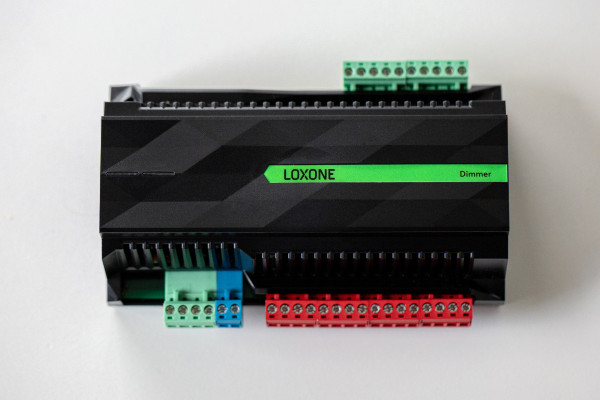

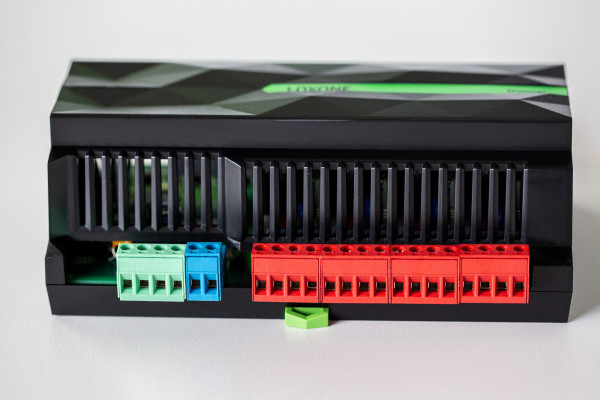

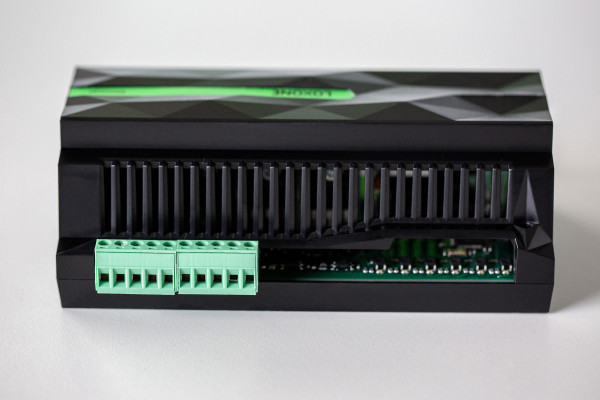

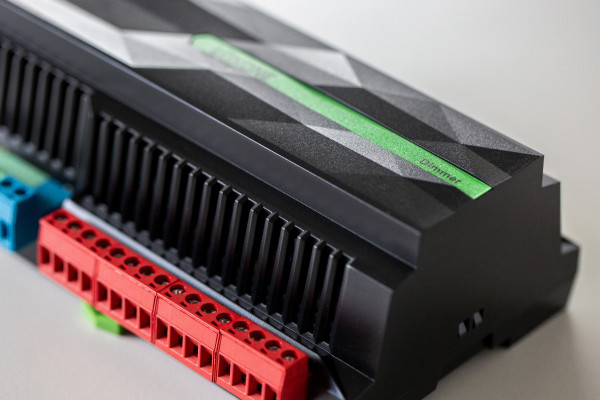

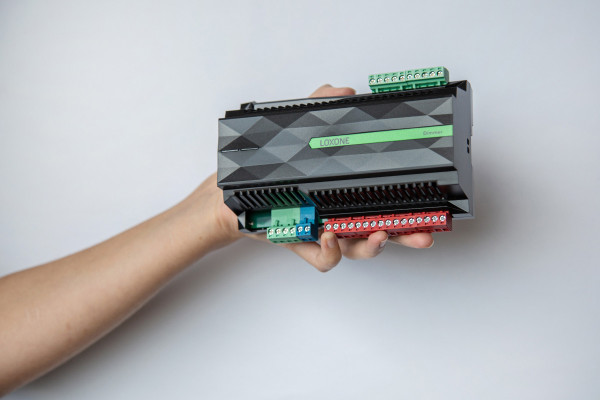

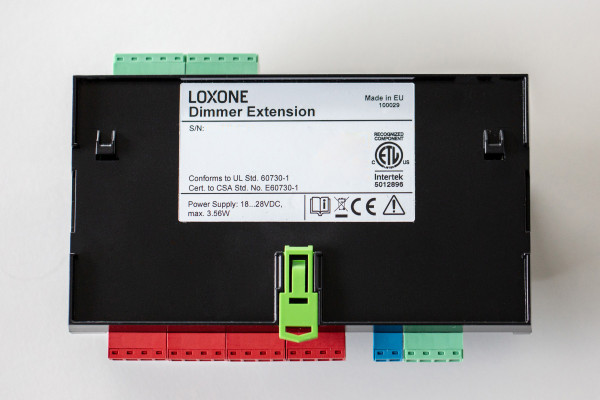

Dimmer Extension
€461,02
Die LOXONE Dimmer Extension stellt 4 Ausgänge zum Dimmen von Hochvolt-Leuchtmitteln zur Verfügung.
Features:
- 4 dimmbare Ausgänge
- 8 digitale Eingänge
- universell einsetzbar für ohmsche, kapazitive und induktive Last
Technische Details:
Versorgungsspannung:
18 … 28 VDC
Produktmaße:
158 x 88 x 59 mm / 6,22 x 3,46 x 2,32” (L x B x H)
Spezifikationen
Spezifikationen
Elektrische Spezifikationen
Versorgungsspannung
18 … 28 VDC
Leistungsaufnahme
typ. 0,33 W, max. 0,36 W
Verlustleistung bei max. Last
3,56 W
Eingänge
Digital (8)
Logik 0: 0 … 4,5 VDC
Undefiniert: 4,5 … 5 VDC
Logik 1: 5 … 24 VDC
(Ri = 100 kOhm)
Ausgänge
Dimmbar (4)
Phasenabschnitt / Phasenanschnitt Versorgungsspannung: 220 … 240 VAC | |
AQ1 | AQ2, AQ3, AQ4 (je Kanal) |
ohmsche Last: 0 … 400 W kapazitive Last: 0 … 200 VA induktive Last: 50 … 400 VA | ohmsche Last: 0 … 210 W kapazitive Last: 0 … 105 VA induktive Last: 50 … 210 VA |
Schnittstellen
Loxone Link
LOXONE Link:
Verbindung mit Miniserver
Verbindung mit Miniserver
Umgebungsbedingungen
Temperatur
-10…50 °C / 14…122 °F
Luftfeuchtigkeit
max. 95 % r. F. (nicht kondensierend)
Schutzart
IP20
Anschlussklemmen
Leiterquerschnitt
0,05 … 2,5 mm² / AWG 30 … 12
Abisolierlänge
6 … 7,5 mm / 0,24 … 0,30”
Anzugsdrehmoment
0,5 … 0,6 Nm / 0,37 … 0,44 lbf·ft
Temperaturbeständigkeit
min. 80 °C / 176 °F für IEC,
min. 75 °C / 167 °F für UL
Anschlussplan
Anschlussplan
Produkteigenschaften
Montageart
Hutschiene nach EN50022, 35 mm
Farbe
Schwarz: RAL 9005
Glanzgrad
Matt
Gewicht & Abmessungen
Nettogewicht
353 g
Bruttogewicht
424 g
Produktmaße
158 x 88 x 59 mm / 6,22 x 3,46 x 2,32” (L x B x H)

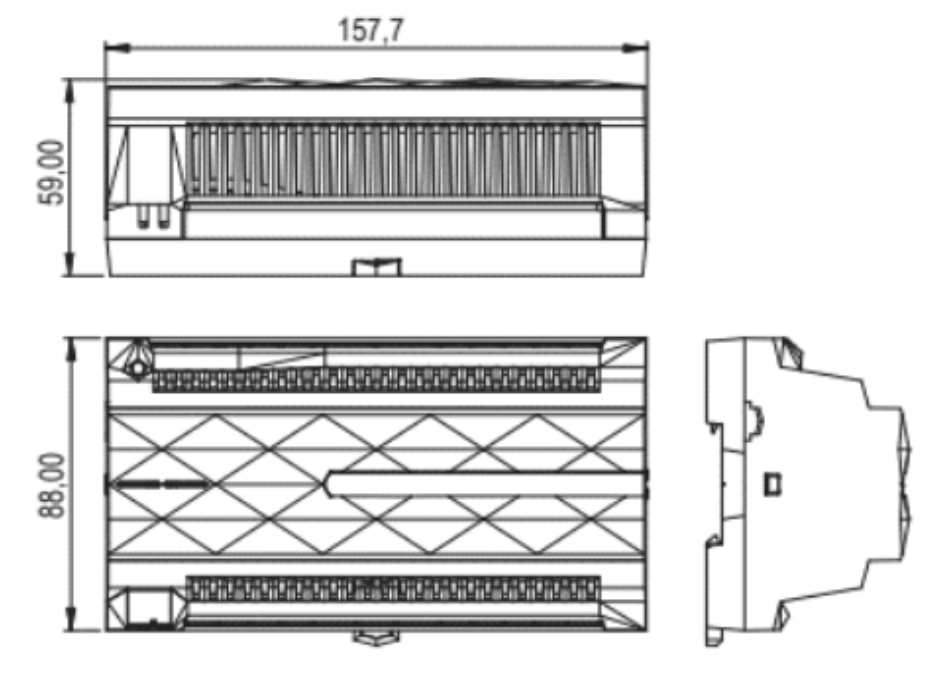

Produktmaßzeichnung
Packmaß
180 x 110 x 65 mm / 7,08 x 4,33 x 2,56” (L x B x H)
Zertifizierungen & Standards
Einsatzgebiet
Typ 1 (UL 60730-1, CSA E 60730-1)
Bemessungsspannung der digitalen Ausgänge
2.5 kV (UL 60730-1, max. Höhe 2000 m)
Verschmutzungsgrad
2
Software Klasse
A
Normen
UL 60730-1
IEC 60730-1
IEC 60730-1
Certificates and Compatibilities
Lieferumfang
1x Dimmer Extension
1x Beipackfolder
