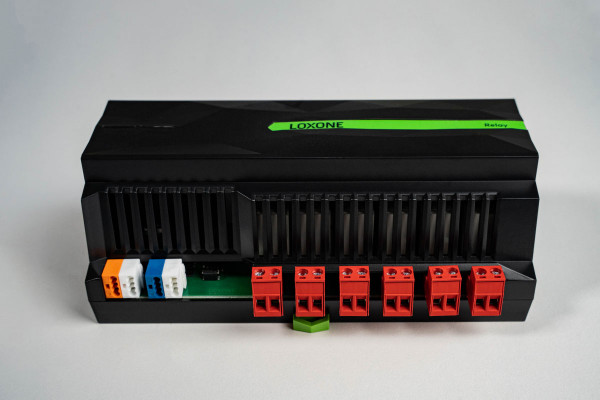

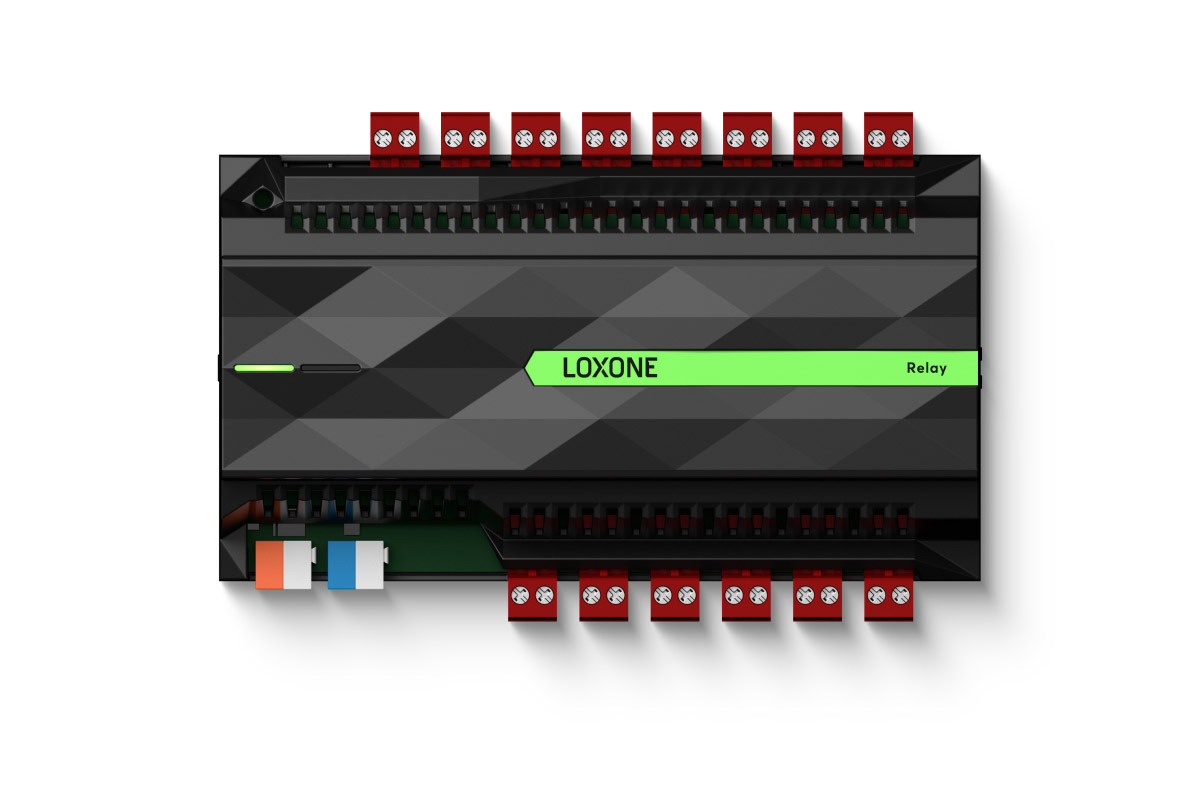

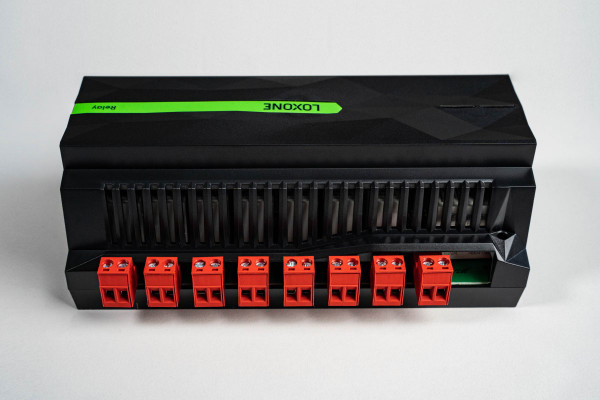

Relay Extension
€337,57
Die LOXONE Relay Extension stellt 14 Ausgänge mit potentialfreien Relais zur Verfügung. Zusammen mit dem Miniserver erhältst du so die perfekte Lösung zur Steuerung von Beschattung, Beleuchtung, Heizung, Alarmanlage und vielem mehr.
Technische Details:
18 … 28 VDC
14 digitale Ausgänge (Relais), potentialfrei
250VAC 16A bei cos =1 (IEC) Gesamtlast
Extension max. 48A (IEC)
250VAC 15A bei cos =1 (UL) Gesamtlast
Extension max. 45A (UL)
max. 30VDC 16A
158 x 88 x 59 mm / 6,22 x 3,46 x 2,32” (L x B x H)
Spezifikationen
Elektrische Spezifikationen
14 digitale Ausgänge (Relais), potentialfrei
250VAC 16A bei cos =1 (IEC) Gesamtlast
Extension max. 48A (IEC)
250VAC 15A bei cos =1 (UL) Gesamtlast
Extension max. 45A (UL)
max. 30VDC 16A
Schnittstellen
Umgebungsbedingungen
Anschlussklemmen
24 VDC & LOXONE Link | Ausgänge |
|
DG220B | – |
|
0,25 … 0,8 mm² / AWG 23 … 18 | 0,05 … 2,5 mm² / AWG 30 … 12 Last > 12 A: min. 2,5 mm² / AWG 12 |
5 mm / 0,2″ | 6 … 7,5 mm / 0,24 … 0,30” |
– | 0,5 … 0,6 Nm / 0,37 … 0,44 lbf·ft |
-40 … 105 °C / -40 … 221 °F | min. 80 °C / 176 °F für IEC, min. 75 °C / 167 °F für UL |

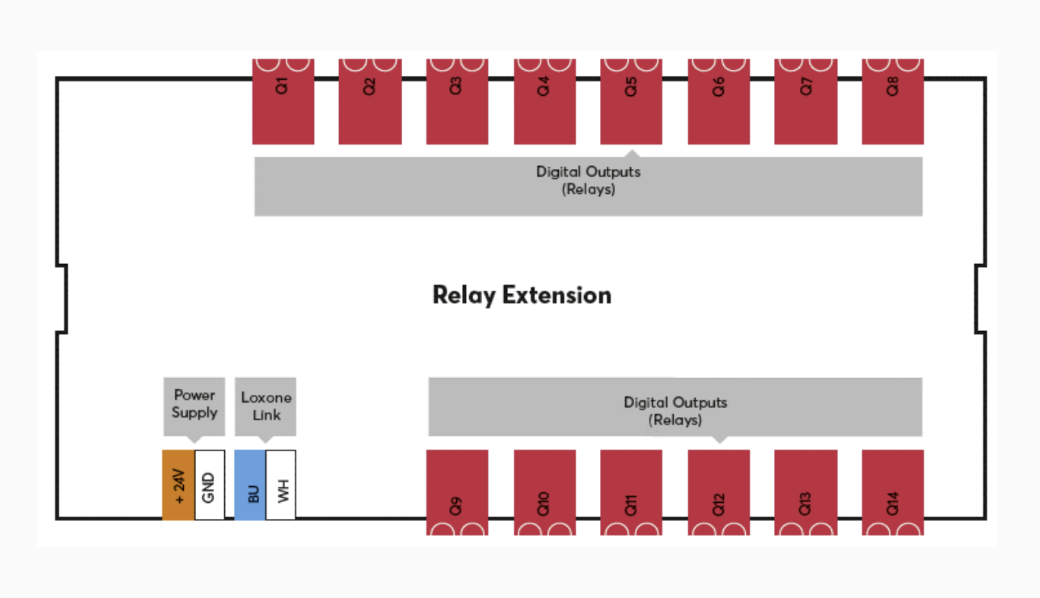

Anschlussplan
Produkteigenschaften

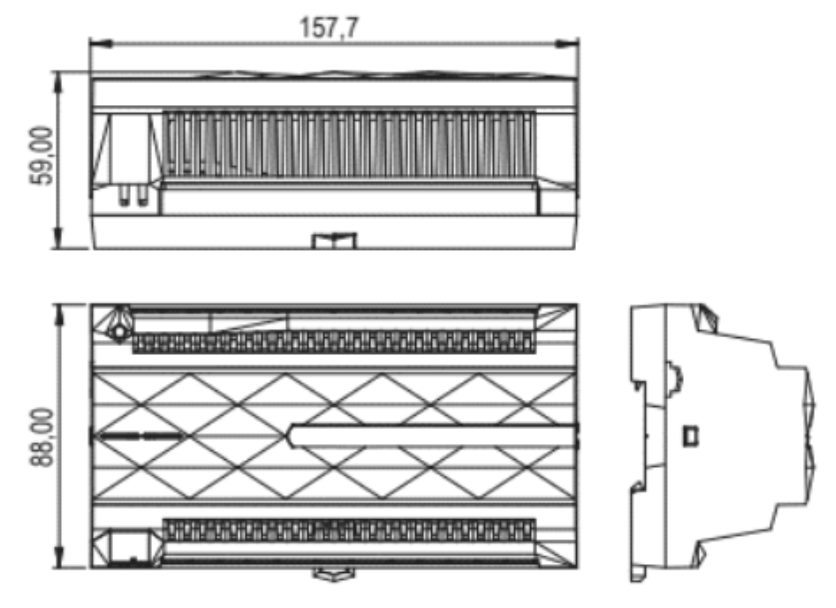

Gewicht & Abmessungen
Zertifizierungen & Standards
IEC 60730-1
Certificates and Compatibilities
1x Beipackfolder
